Усилитель Audiomaniac Amp No1

Усилитель отличается точным звучанием без "транзисторной" жести и шипения, с отличным контролем баса, ясным и подробным среднечастотным диапазоном (музыка звучит "понятно"), глубиной сцены, отсутствием утомляемости от прослушивания с любых источников сигнала, включая портативные плееры, ноутбуки и т.п.

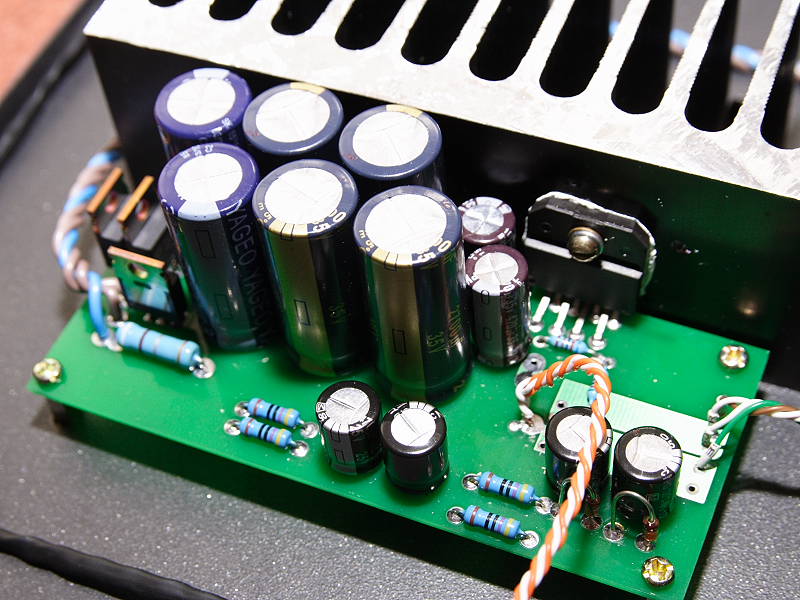

Усилитель на базе LM3886

Технические характеристики:

• выходная мощность: 50вт/канал (определяется площадью радиатора);
• входное сопротивление (с узлом регулятора громкости на ALPS RK27 10k): 10 кОм;
• коэффициент гармоник (THD+N): 0.001%(1кгц, выходное напряжение 29Vp-p на нагрузке 6.8 Ом);
• уровень интермодуляционных искажений (IMD): -98дб (19+20кгц, 17Vp-p на нагрузку 6.8 Ом);
• выходное сопротивление в полосе частот 20гц-20кгц: <0.1 Ом

Особенности усилителя:

• минимизация длины сигнальных и питающих проводников, минимизация площади контуров с током, являющихся источниками и приемниками помех (гармоник), излучаемых цепями силового питания усилителя класса AB;
• фильтрация ВЧ-помех непосредственно на входе усилителя;
• параллельное соединение электролитических конденсаторов в цепях питания для обеспечения низкого импеданса в широкой полосе частот;
• особые меры по минимизации вреда от "межблочных" земляных токов между усилителем и источником сигнала;
• меры по минимизации потерь музыкальной информации в узле регулятора громкости;
• меры по минимизации интермодуляционных искажений (грязи на средних частотах, ухудшения артикуляции баса), возникающих в акустических системах из-за воздействия инфранизкочастотных колебаний - артефактов студийной обработки, присутствующих на большинстве записей;
• выходной RLC-фильтр для защиты выхода усилителя от влияния паразитной емкости акустических кабелей и от ВЧ-помех, наведенных на эти кабели и элементы конструкции АС;

Выходная мощность усилителя до 50 вт (определяется площадью радиаторов).

Изюминкой аппарата является продуманная конструкция ИЗДЕЛИЯ В ЦЕЛОМ, т.е. стереоусилителя с входными и выходными цепями и регулятором громкости в корпусе. Опыт показывает, что именно неправильное конструктивное решение всей конструкции в целом является причиной неудовлетворительного звучания конструкций любителей. Влияние конструктива сильно недооценивается.  Между тем, в усилителях с глубокой ООС конструктив также важен, как и собственно схема (а может и важнее). В результате люди не могут получить от схемы того звучания, которое она способна дать.

Вследствие совокупности принятых конструктивно-схемотехнических мер и учета "внутренних особенностей" LM3886, усилитель отличается точным звучанием без "транзисторной" жести и шипения, с отличным контролем баса, ясным и подробным среднечастотным диапазоном (музыка звучит "понятно"), глубиной сцены, отсутствием утомляемости от прослушивания с любых источников сигнала, включая портативные плееры, ноутбуки и т.п.

Более подробную информацию по усилителю Aediomaniac AMP 01   можно посмотреть здесь http://www.audiomaniac.net/project/3-lm3886
